包装盒，在我们生活中，运用的十分广泛，那么，包装盒如何印刷呢？包装盒有哪些尺寸呢？深圳印刷厂小编今天在这里简单和大家讲解下包装盒印刷标注尺寸标准：

包装盒尺寸标注有制造尺寸、内尺寸、外尺寸三种类型。介绍各种包装盒尺寸标注方法。

一、纸盒尺寸标注的三种类型。

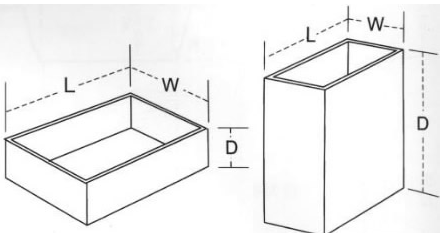

1、制造尺寸。纸盒的加工制造尺寸，标注在结构设计展开图上，可用X表示，直角六面体纸盒、纸箱的内尺寸用L*W*D表示。

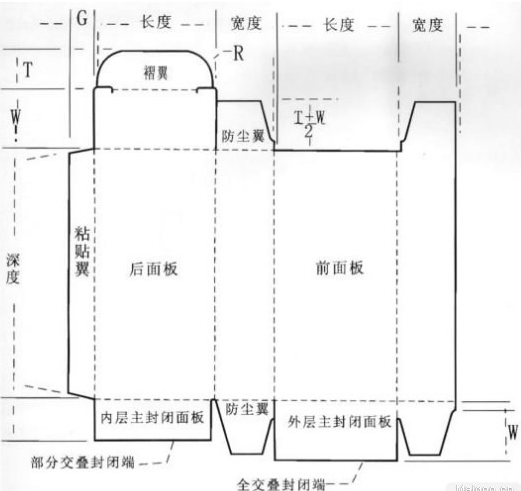

常规纸盒展开图绘制长宽高

2、内尺寸。纸盒成型后构成内部空间的尺寸，直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。内尺寸一般由包装物的数量、形状、大，或内包装的形式、大小决定的，是纸容器结构设计的重要依据。在包装盒设计过程中，制造尺寸要依据内尺寸计算确定，以保证按照制造尺寸加工的容器，成型后满足内尺寸，即容积量的要求。

3、外尺寸。纸盒成型后构成的外部最大空间尺寸，反映容器所占空间体积的大小。如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。外尺寸是外包装、运输包装及储运、堆码及货架的设计依据。

二、纸盒设计图标注方法。

1、纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线(或槽中心线)引出，也可把裁切线、中心线当做尺寸界线标注。

2、印刷文字、图案以稿样为准、在设计图上不必画、只需按比例标出尺寸范围、用点划线画出，并在技术要求中注明印刷涂油的要求即可。3、立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。

4、纸板名称、规格、厚度可在技术要求中提出。

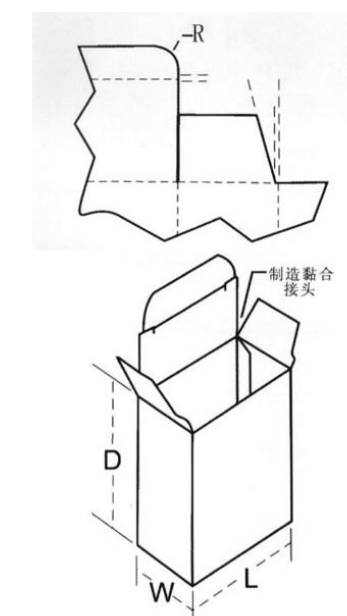

三、管型折叠纸盒的结构与尺寸规范。

1、粘贴翼倒角角度：10*15。

2、切缝锁合/封口主摇翼宽度缩减量，一般为0.80mm或纸板厚度。

3、切缝锁合/插舌翼片缩进量，一般为0.8mm或纸板厚度。

4、切缝锁合/防尘翼(封口副翼)肩：根据纸盒尺寸和I或纸板厚度而变化。

5、切缝锁合/主防尘翼(封口副翼)角度：一般为45。

6、切缝锁合/次防尘翼(封口副翼)角度：一般为15。

7、 防尘翼(封口副翼)缩进量：一般为…8111111或纸板厚度。

8、摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。

9、摩擦锁合/主防尘翼(封口副翼)角度：一般为15。

10、制造接头缩进量：一般为0.8mm或纸板厚度。

11、完全或部分交叠密封盒底I防尘翼(封口副翼)肩：根据尺寸变化。

12、完全或部分交叠密封盒底/主防尘翼(封口副翼)角度：一般为45。

13、完全或部分交叠密封盒底/次防尘翼(封口副翼)角度：一般为45。

14、完全或部分交叠密封盒底/可选防尘翼(封口副翼)细节：一般为15。

15、部分交叠密封盒底一般为1/2宽度加9mm-10mm。
